客户订制深孔钻床

深孔拉镗床

德州冠鲁精密机械制造有限公司

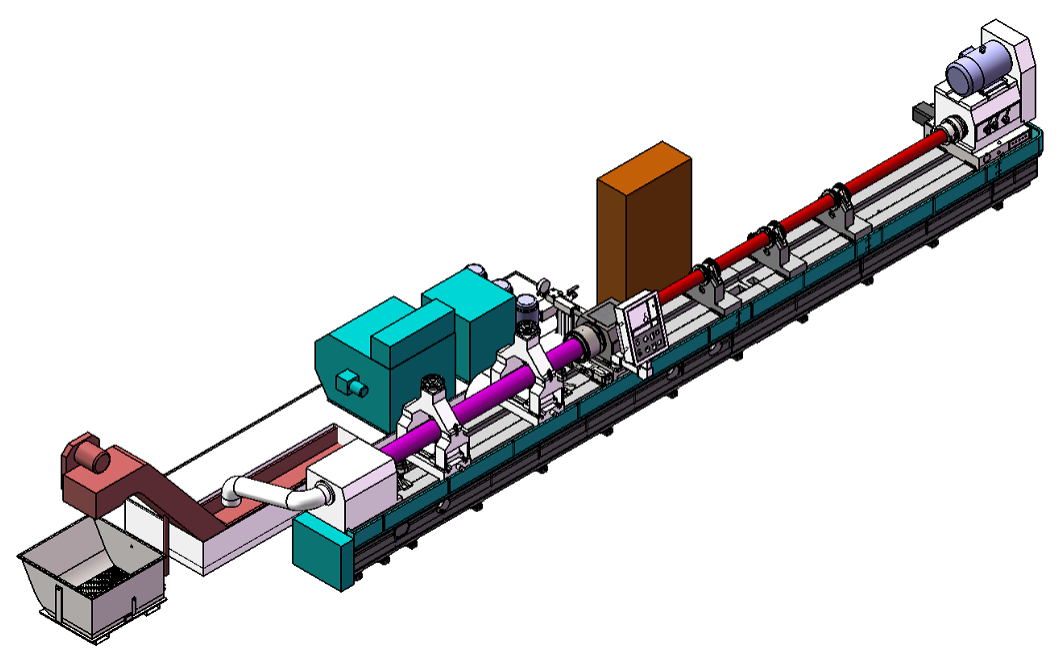

深孔拉镗床
深孔拉镗床
深孔拉镗床

深孔拉镗机床加工范围

镗孔范围:Φ20~Φ50mm(可达500mm)

工件外径范围:Φ30~Φ90mm(根据需求订制)

最大工件长度:3000mm(根据用户要求)

最大加工深度:3000mm(根据用户要求)

深孔拉镗机床功能:用于挤压后锆、钛及其合金管材的拉镗、拉铰加工。


拉镗机床主要组成

工件装夹

数控轴:Z轴:钻杆箱纵向进给运动,伺服电机通过减速机构驱动齿轮齿条机构。

床体:床体采用树脂砂铸造,铸造后进行正火处理。加工深孔超过1米的床体采用分体结构,利用高强度螺栓装配在一起,并用锥销定位。

采用双矩形滑动导轨,精密磨削,淬火处理HRC48-52。

尾座

授油器

钻杆箱

刀杆支架

工件托架

冷却系统


技术规格

参数

备注

工作范围

镗孔范围

Φ20~Φ50mm


加工深度

3000mm


工件外径范围

Φ30~Φ90mm


工件最大长度

3000mm


机床性能

Z轴(钻杆箱进给)

进给速度范围

5~500mm/min


快移速度

3000mm/min


伺服电机扭矩/功率

19Nm/3KW


钻杆箱

转速范围

40~1000r/min

无级

电机功率

11KW

伺服主轴

其他

机床总功率

35KW


机床承重

2吨


机床占地面积

11m×3m


机床重量

约13.5吨


冷却系统

最大压力

5MPa


最大流量

200L/min


油箱容积约

2000L
