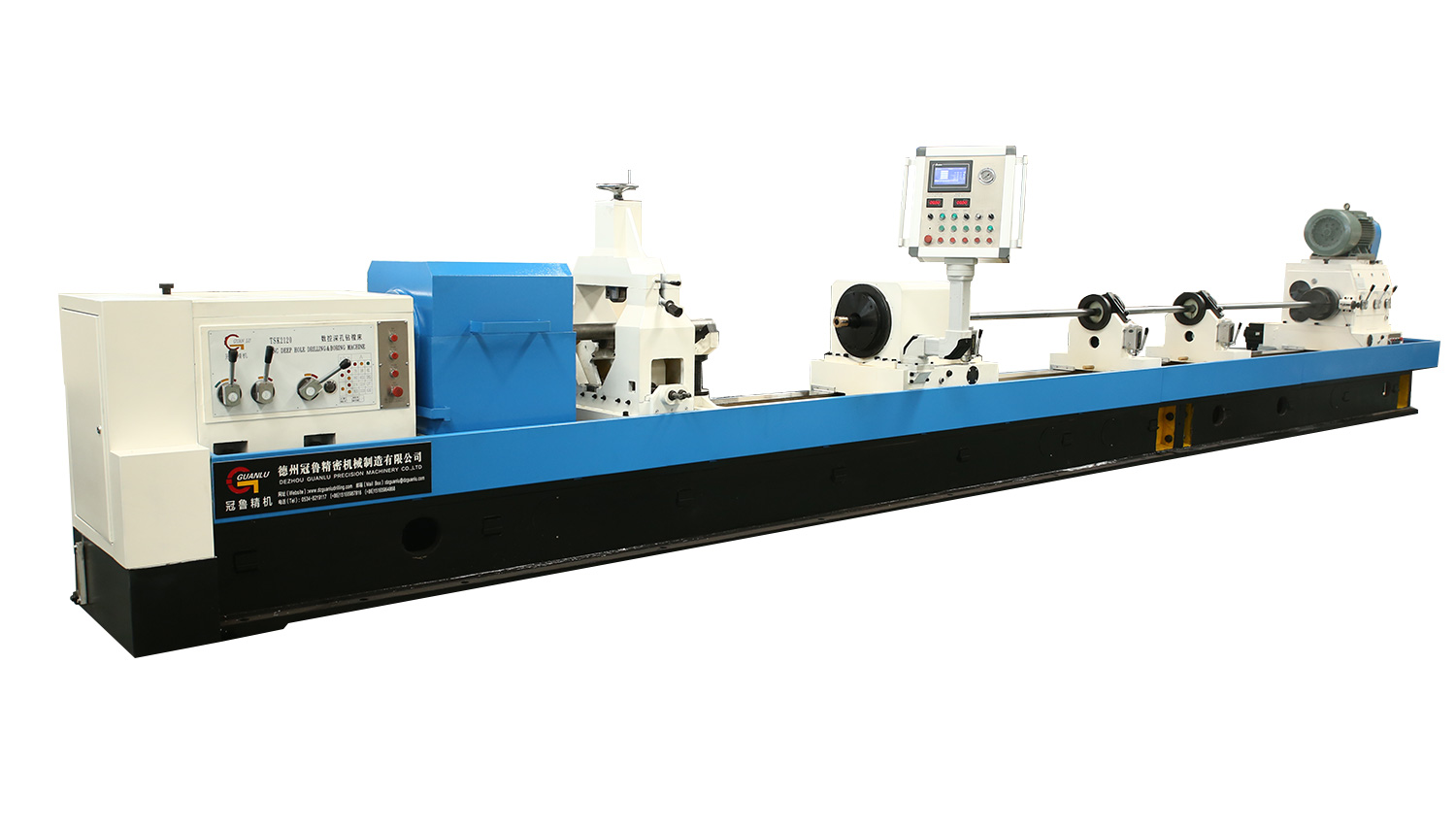

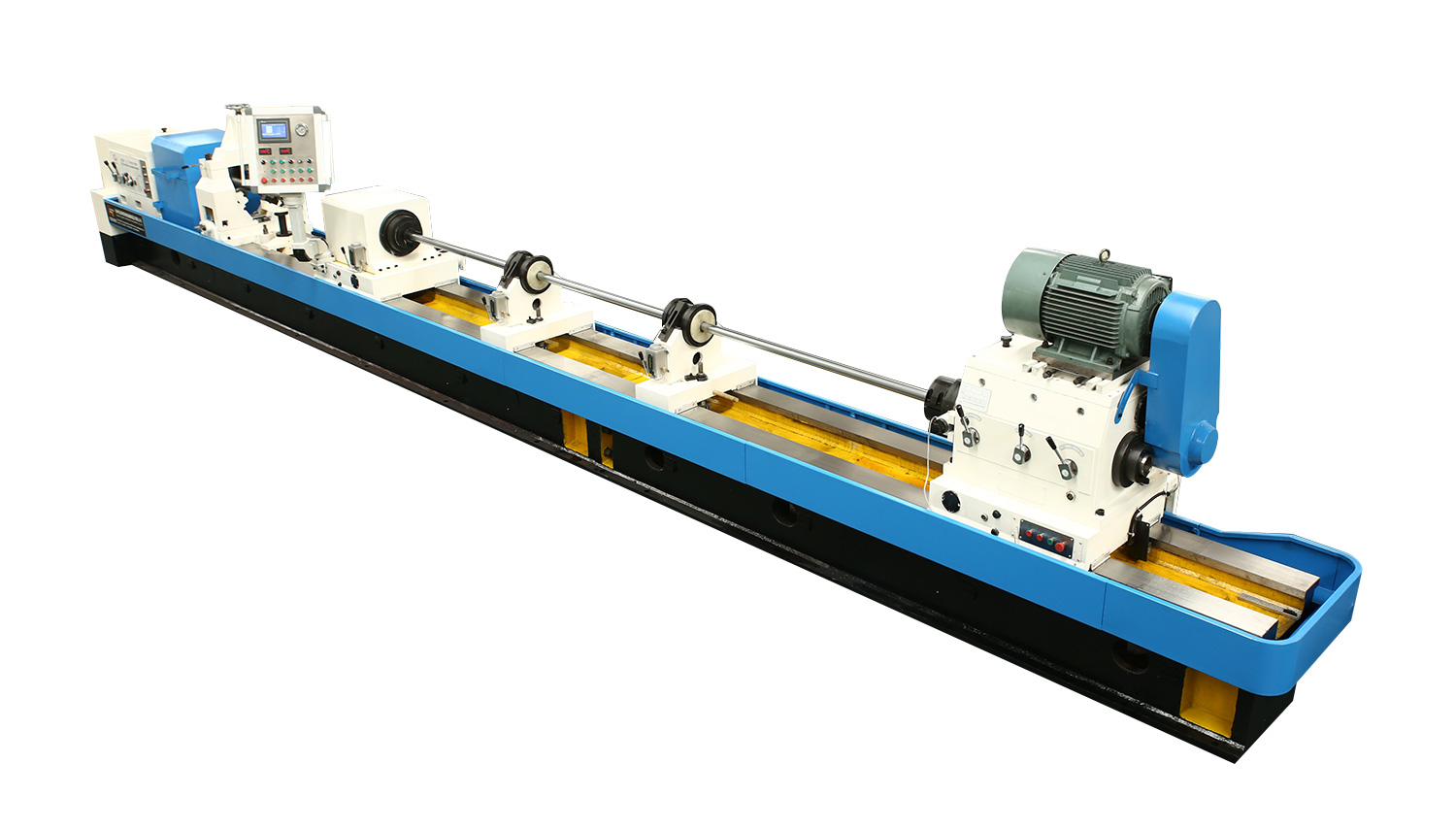

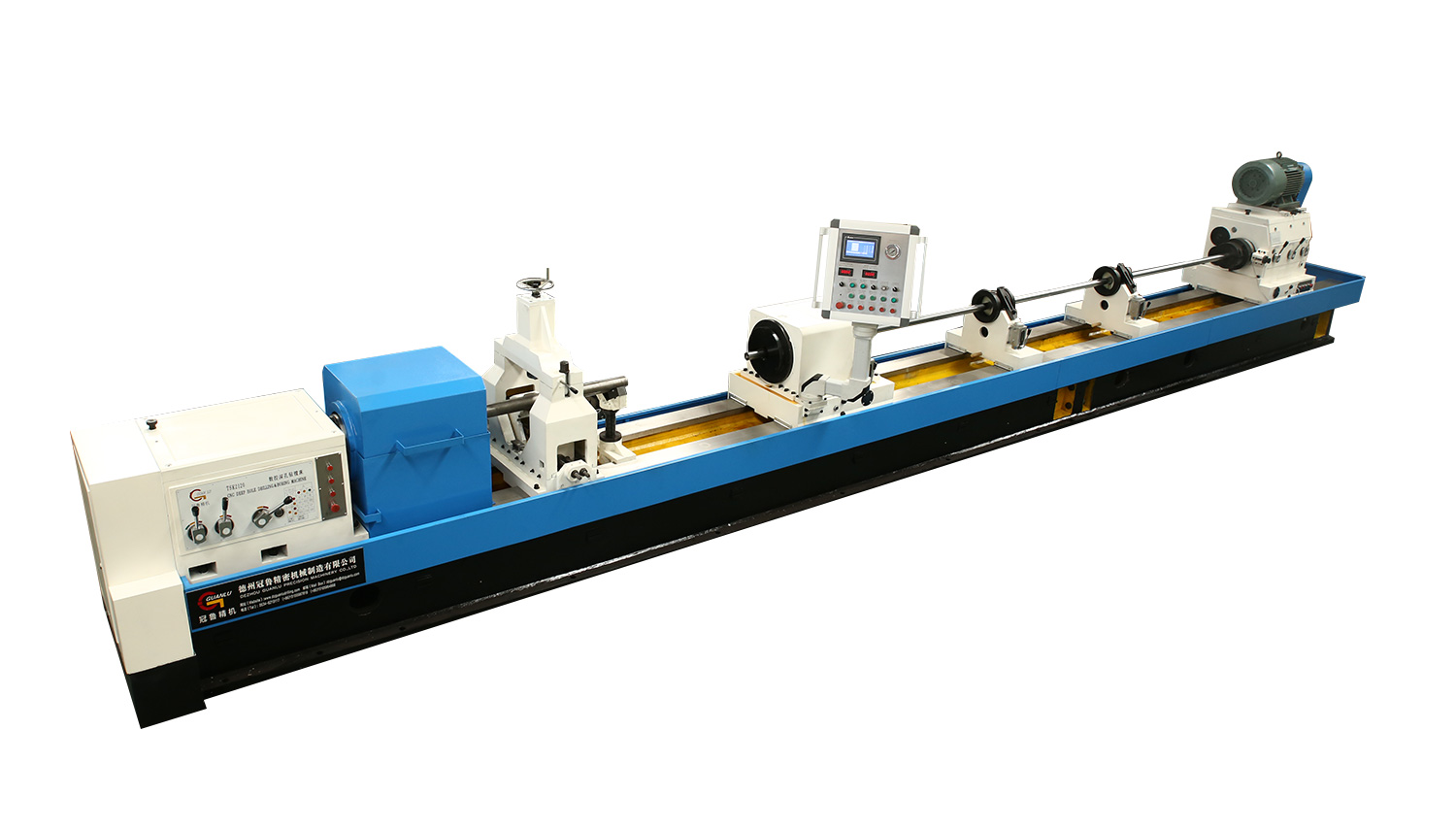

深孔钻镗机床概述
●有齿轮齿条传动和丝杠传动两种结构供客户选择。
●钻孔范围:Φ25mm~Φ100mm/150mm(取决于不同型号)。
●镗孔范围:Φ40mm~Φ200mm/250mm/350mm/500mm/800mm/1000mm/12000mm(取决于不同型号)。
●最大加工深度:500mm-15000mm(取决于不同型号)。
●工件外径范围:Φ35~Φ200mm/60mm-300mm/100mm-450mm/300mm-650mm/320mm-1450mm/320mm-1850mm/320mm-2350mm(取决于不同型号)。
●钻孔:BTA钻孔方式,通过刀具刀杆向后排屑。
●镗孔:推镗方式,通过工件的底孔向前排屑。
●用于轴类零件同轴孔的加工。
●加工过程中刀具旋转、进给,工件旋转。
●机床上采用双矩形滑动导轨,精密磨削,淬火处理。
●数控系统:FANUC/SIEMENS/广数。
我公司所在的城市-德州,是全国深孔机床的生产基地。
钻孔范围:实心钻孔20mm-150mm, 镗孔直径30mm- 800mm,可以钻/镗深度达15000mm. (取决于不同型号)。
长径比:400:1。
钻孔偏斜:
刀具和工件相对旋转,每1000mm偏差0.5mm。
仅刀具或工件旋转,每1000mm偏差为1mm。
孔加工粗糙度:
实心钻孔加工: IT9-IT11,孔粗糙度: Ra3.2um-Ra12.5 um。
粗镗加工: IT8-IT9,孔粗糙度: Ra3.2um-Ra6.3um。
精镗加工:IT7-IT9,孔粗糙度:Ra1.6um-Ra3.2um。
滚压加工: IT6-IT7,孔粗糙度: Ra0.2 um-Ra0.4 um。
深孔钻镗床型号:
TSK2106数控深孔钻床(最大镗孔直径为100 mm)
TSK2120深孔钻镗床(最大镗孔直径为200 mm)
TSK2125深孔钻床(最大镗孔直径为250 mm)
TSK2135 BTA深孔机床(最大镗孔直径为350 mm)
TSK2150BTA 深孔镗床 (最大镗孔直径500mm)
TSK2180深孔镗床(深孔套料机床)(最大镗孔直径800mm)
应用行业:
模具行业: 模具水孔、顶针孔、流道孔、导柱孔和瓶模孔。
液压行业: 液压缸、伺服液压缸、工业缸、活塞、液压阀块油孔。
汽车工业: 气缸盖,气缸体(内燃机) ,曲轴,转向机架,齿轮轴和阀芯。
轧辊工业: 造纸工业的冶金轧辊、瓦楞棒。
油泵喷嘴行业: 注气、针阀阀体、柱塞套等零件。
纺织机械行业: 各种主轴中心孔、偏心孔加工等。
医疗器械行业: 钛合金、不锈钢316(钛合金)骨针等轴类。
军工行业: 测试鱼雷发射管、反导发射管、高速油缸、再入机械零件等。
煤炭行业: 液压缸制品等钻孔: 通孔、盲孔、同心孔、偏心孔、台阶孔。
自动化: 可选配自动上下料系统。
数控机床控制器: 西门子 / 发那科/ GSK数控机床控制器。
标准配件: ①接屑车②电柜空调 ③冷却泵④刀具支架⑤工作灯⑥工具箱⑦英文版操作说明。
可选配件: ①自动排屑机②鼓式纸过滤机 ③导向套 ④支架导向套 ⑤甩油机⑥变压器⑦油冷机⑧全防护。
